KFW2系列框架式断路器 - KFW2-1600型

1、适用范围

        KFW2系列框架式断路器（以下简称断路器），适用于交流50Hz , 额定电压至690V, 额定电流6300A及以下的配电网络中，用来分配电 能，保护线路、电源设备及电机免受过载、欠电压、短路、单相接地等故障的危害，断路器可配置各种智能控制器，保护功能齐全，其中通 讯型智能控制器带有通讯接口，便于与现场总线连接，可实现遥测、遥调、遥控、遥信“四遥”功能，满足控制自动化的要求。配置漏电互 感器及相应的智能控制器也可实现漏电保护。

2、正常工作、安装和运输条件

◾周围空气温度为-5℃～ 40℃；且24h的平均值不超过 35℃；

◾注：上限值超过 40℃或下限值低于-5℃的工作条件，用户 应向本公司注明；（低温型可达-40℃）

◾安装地点的海拔高度不超过2000m；（超过2000m时需注 明，可达5000m）；

◾污染等级：3级；

◾断路器安装在柜内且加装门框，防护等级IP40；

◾安装的垂直倾斜度不超过5；

◾使用类别B；

◾最高温度为 40℃时，空气的相对湿度不超过50%%uFF0C在较低 温度下可以允许有较高的相对湿度，例如20℃时达90%%uFF0C对 由于温度变化偶尔产生的凝露应采取特殊的措施。

◾主电路安装类别IV；辅助电路的安装类别除了欠电压脱扣 器线圈，电源变压器初级线圈与断路器的相同外，其余安 装类别Ⅲ。

◾运输和储存条件：-40℃~ 70℃。

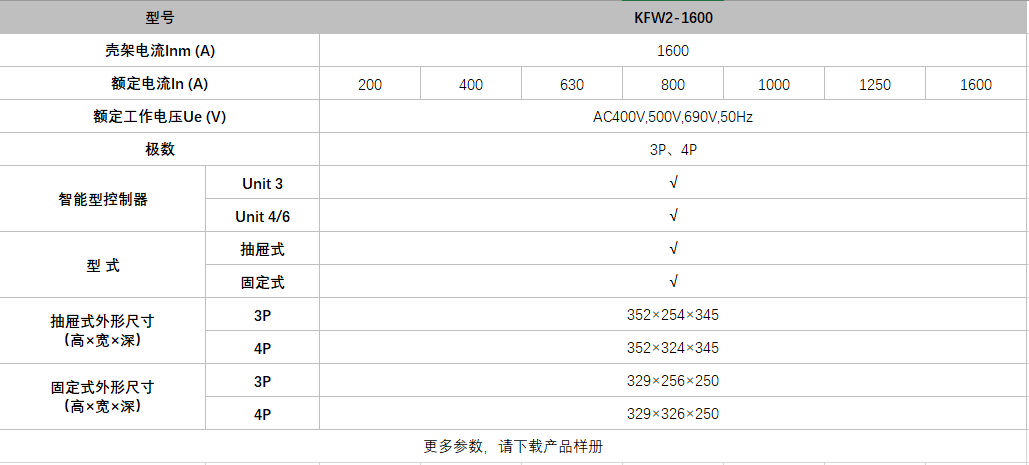

3、主要技术数据及性能
