KFM3XE系列智能型塑壳断路器 - KFM3XE-250型

1、适用范围

KFM3XE系列智能型塑壳断路器（以下简称断路器），属KFM3X系列产品之一，是本厂采用国际先进设计和制造技术研制开发的新型断路器。其额定绝缘电压为1000V，适用于交流50H（可定60Hz），额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能,能保护线路和电源设备不受损坏。

2、正常工作、安装和运输条件

◾使用环境温度
周围空气温度为-40～＋70℃。环境温度高于 40℃时，客户需
降容使用，降容系数见“环境温度变化的降容系数表”。

◾存储条件
周围空气温度为-40～＋70℃

◾海拔
安装地点海拔高度不超过2000m，高海拔降容系数见“高海拔降
容系数表”；

◾使用相对湿度/存储相对湿度
安装地点的空气相对湿度，最高温度为＋40℃时不超过50%%uFF0C在
较低的温度下可以允许有较高的相对湿度，例如20℃时达90%%u3002
对由于温度变化偶尔产生的凝露应采取特殊的措施。

◾污染等级为3级；

◾安装类别
断路器主电路的安装类別为Ⅲ类（配电及控制水平级），不接至
主电路的辅助电路和控制电路安装类别为Ⅱ类（负载水平级）。

◾安装环境
断路器应安装在空气中无爆炸危险的介质且无足以腐蚀金属和破
坏绝缘的地方。
断路器应安装在无雨雪侵袭的地方。
湿热带型（TH型）断路器通过GB/T2423.4、GB/T2423.18试验
要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；

◾安装方式
本系列断路器可以垂直安装，也可以横装。
产品垂直安装，安装面与垂直面的斜度≤22.5。

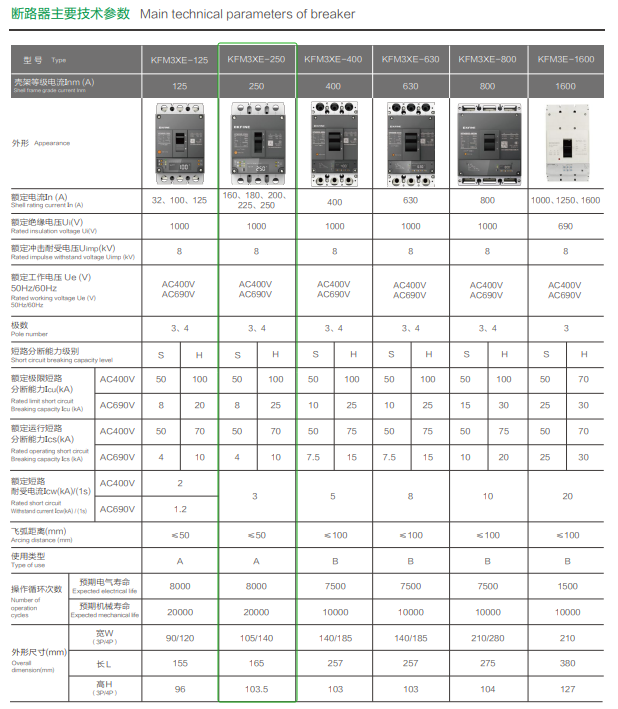

3、主要技术数据及性能
