KFM3X系列塑料外壳式断路器 - KFM3X-800型

1、适用范围

KFM3X系列塑料外壳式断路器（以下简称断路器），适用于交流50/60Hz，额定电压690V及以下，额定电流至800A的电路中，一般作配电用，额定电流630A及以下的断路器亦可作为电动机保护用。

2、正常工作、安装和运输条件

◾使用环境温度
周围空气温度为-40～＋70℃。环境温度高于 40℃时，客户需降容使用，降容系数见“环境温度变化的降容系数表”。

◾存储条件
周围空气温度为-40～＋70℃

◾海拔
安装地点海拔高度不超过2000m，高海拔降容系数见“高海拔降容系
数表”；

◾使用相对湿度/存储相对湿度
安装地点的空气相对湿度，最高温度为＋40℃时不超过50%%uFF0C在较低
的温度下可以允许有较高的相对湿度，例如20℃时达90%%u3002对由于温
度变化偶尔产生的凝露应采取特殊的措施。

◾污染等级为3级；

◾安装类别
断路器主电路的安装类別为Ⅲ类（配电及控制水平级），不接至主电
路的辅助电路和控制电路安装类别为Ⅱ类（负载水平级）。

◾安装环境
断路器应安装在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在无雨雪侵袭的地方。
湿热带型（TH型）断路器通过GB/T2423.4、GB/T2423.18试验要
求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；

◾安装方向
产品垂直安装，安装面与垂直面的斜度≤22.5。

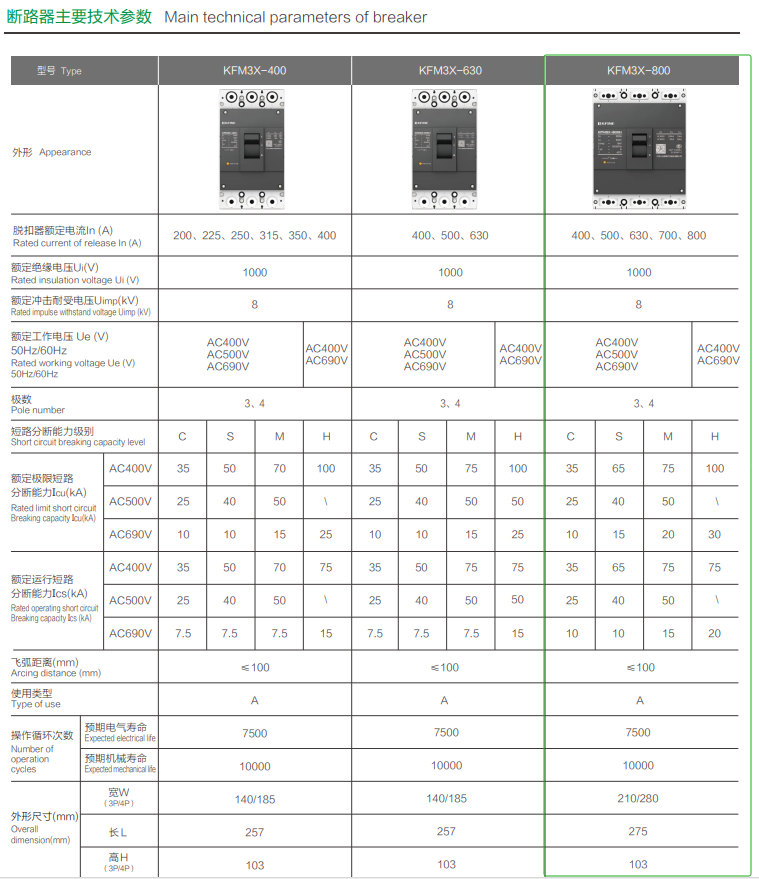

3、主要技术数据及性能
